Gwialen sugno

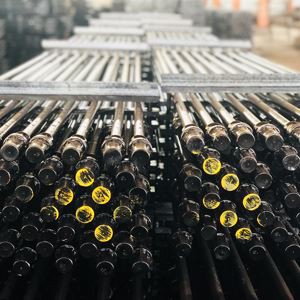

Mae'rGwialen sugnoyn elfen bwysig o offer cynhyrchu olew pwmpio trawst. ei swyddogaeth yw cysylltu'r uned bwmpio ar y brig a'r pwmp olew twll i lawr ar y gwaelod, gan drosglwyddo pŵer. Mae'r corff yn ddarn gwialen solet wedi'i wneud o ddur crwn, gyda phennau ffug chwyddedig ar y ddau ben, yn cynnwys edafedd cysylltu a fflatiau wrench hirsgwar ar y brig. Mae dau gynnyrch yn cael eu cysylltu gan gyplyddion rhwng eu edafedd allanol. Defnyddir cyplyddion cyffredin i gysylltu gwiail o'r un diamedr, tra bod cyplyddion lleihau arbennig yn cael eu defnyddio ar gyfer y rhai â diamedrau amrywiol. Mae'r llinyn yn cynnwys y gwialen arwyneb, a elwir yn wialen caboledig, a'r cynulliad gwialen twll i lawr. Gelwir y gydran uchaf yn y wialen caboledig sydd, yn ffitio â'r blwch stwffio, yn selio pen y ffynnon.

Vigor'sgwialen sugnoyn cael ei gynhyrchu gan ddefnyddio safonau fel Manyleb API 11B, y rhifyn diweddaraf, ac AISI Steel Products. Fodd bynnag, mewn cynhyrchu a rheoli ansawdd gwirioneddol, mae Vigor yn mabwysiadu safonau diwydiant uwch na safonau API. Mae pob gwialen yn cael ei gynhyrchu o fariau dur o ansawdd uchel sy'n pasio profion gronynnau magnetig a sythu. Yn ystod y broses ffugio, caiff ei bennau eu gwresogi mewn ffwrneisi sefydlu i sicrhau ymwrthedd blinder gorau posibl y parth ffug. Bydd Vigor yn cyflwyno'n fanwl y mathau, gradd API, deunyddiau, cyplyddion, a manylebau technegol ein cynnyrch.

1. Mathau

◆ Rhodenni sugno:gwiail dur hir ydyn nhw a ddefnyddir i yrru'r pwmp mewn ffynnon olew, gan dynnu'r olew neu'r nwy o'r gronfa ddŵr i'r wyneb.

(1) Nodweddion: mae wedi'i wneud o ddur carbon neu ddur aloi ac wedi'i gynllunio i wrthsefyll yr amodau cyrydol a sgraffiniol yn y ffynnon. Maent ar gael mewn hyd a diamedrau safonol a rhaid eu dewis yn seiliedig ar ddyfnder y ffynnon a'r math o hylif sy'n cael ei gynhyrchu.

(2) Nodweddion: mae wedi'i gysylltu â'r pwmp trwy gyplu neu edau, ac mae wedi'i gynllunio i fod yn hyblyg i amsugno'r llwythi a'r straen yn y ffynnon. Fe'u gwneir fel arfer o bibell atodlen 40 neu 80, sy'n darparu cymhareb cryfder-i-bwysau uchel ac sy'n gallu gwrthsefyll cyrydiad.

◆ Rhodenni merlod:gwiail byrrach ydyn nhw a ddefnyddir i gysylltu'r wialen a'r pwmp mewn ffynnon olew, neu i addasu ei hyd mewn ffynnon.

(1) Nodweddion: Mae gwiail merlod wedi'u cynllunio i wrthsefyll yr un amodau cyrydol a sgraffiniol. Maent ar gael mewn hyd a diamedrau safonol a rhaid eu dewis yn seiliedig ar ddyfnder y ffynnon a'r math o hylif sy'n cael ei gynhyrchu.

(2) Nodweddion: Mae gwiail merlod wedi'u cynllunio i fod yn addasadwy a gellir eu gosod neu eu tynnu o'r wialen i addasu hyd y wialen. Gellir eu defnyddio hefyd i gysylltu rhodenni lluosog a'u defnyddio mewn ffynhonnau olew i addasu eu hyd ac i gysylltu rhodenni lluosog.

2. Gradd API:

Mae gradd C, D, a K wedi'i ddylunio a'i weithgynhyrchu yn unol â manyleb API Spec 11B Sefydliad Petroliwm America, tra hefyd yn cydymffurfio â safon diwydiant Tsieineaidd SY / T5029.

(1) Mae gradd C wedi'i gwneud o ddur carbon neu ddur manganîs o ansawdd uchel, fel dur C-Mn, gyda chryfder tynnol o 620-794 MPa. mae ganddo gryfder cymedrol, plastigrwydd da, a gwrthiant cyrydiad cymharol dda, gan ei gwneud yn addas i'w ddefnyddio mewn amgylcheddau asidig gwan heb achosi cracio straen sylffid.

(2) Mae gradd D wedi'i gwneud o ddur carbon neu ddur aloi, fel gwiail dur Cr-Mo, gyda chryfder tynnol o hyd at 794-965 MPa. Ar ôl triniaeth wres, mae ganddo gryfder uchel, plastigrwydd da, a bywyd gwasanaeth hir, sy'n addas i'w ddefnyddio mewn ffynhonnau dyfnach heb unrhyw gyrydiad neu ychydig yn unig.

(3) Mae Gradd K wedi'i wneud o ddur aloi o ansawdd nicel uchel, fel gwiail dur NC-Mo neu Ni-Cr, gyda chryfder tynnol o 588-794 MPa. Mae ganddo hefyd gryfder cymedrol, plastigrwydd da, a gwrthiant cyrydiad cymharol dda, gan ei gwneud yn addas i'w ddefnyddio mewn amgylcheddau asidig.

3.Deunydd: AISI A-4130-M, A{-4140-M,A-4142-M, A-4330-M,A-4138-M ac ati;

4. Cyplyddion (Dosbarth T a SM)

(1) Mae cyplyddion Dosbarth T yn gyplyddion cryfder arferol, a ddefnyddir yn bennaf ar gyfer amodau pwmpio ysgafn. Mae ganddynt gryfder cnwd lleiaf o 75,000 psi (tua 515 MPa).

(2) Mae cyplyddion dosbarth SM yn gyplyddion cryfder uchel, a ddefnyddir yn bennaf ar gyfer amodau pwmpio llym. Mae ganddynt gryfder cynnyrch lleiaf llawer uwch o 135,000 psi (tua 930 MPa).

Math	75	78	90	96	97
Cyfres AISI	A-4330-M	A-4142-M	A-4320-M	A-4138-M	A-4330-M
Gradd API	D Arbennig	D Aloi	D Arbennig	Arbennig	Arbennig
Alwminiwm	0.035 Uchafswm.	0.035 Uchafswm.	0.035 Uchafswm.	0.035 Uchafswm.	0.035 Uchafswm.
Carbon	0.3/0.34	0.38/0.45	0.18/0.24	0.36/0.45	0.28/0.35
Cromiwm	0.8/1.0	0.8/1.1	0.7/0.9	0.52/0.88	0.7/1.0
Columbium (Niobium)	-	-	-	0.02/0.045	-
Copr	0.35 Uchafswm.	0.35 Uchafswm.	0.35 Uchafswm.	0.35 Uchafswm.	0.35 Uchafswm.
Manganîs	0.8/1.0	0.8/1.0	0.8/1.0	0.88/1.52	0.7/1.0
Molybdenwm	0.2/0.3	0.15/0.25	0.2/0.3	0.25/0.35	0.2/0.3
Nicel	1.65/2.0	0.45 Uchafswm.	1.15/1.5	0.3 Uchafswm.	1.65/2.0
Ffosfforws	0.035 Uchafswm.	0.035 Uchafswm.	0.025 Uchafswm.	0.035 Uchafswm.	0.035 Uchafswm.
Silicon	0.15/0.35	0.15/0.35	0.15/0.35	0.2/0.35	0.15/0.35
Sylffwr	0.04 Uchafswm.	0.035 Uchafswm.	0.025 Uchafswm.	0.04 Uchafswm.	0.04 Uchafswm.
Fanadiwm	0.04/0.09	0.02/0.07	0.04/0.09	0.04/0.09	0.04/0.09



Priodweddau Machanical (ar ôl ei normaleiddio a'i dymheru)



Cryfder Tynnol Ksi(Mpa)	125/140 (861/965)	120/140 (827/965)	120/140 (827/965)	140/150 (965/1034)	140/150 (965/1034)
Minnau. Cryfder Cynnyrch Ksi(Mpa)	100(689)	95(655)	95(655)	115(792)	115(792)
Minnau. elongation,8in,%	10	10	10	10	10
Minnau. Lleihau arwynebedd %	45	45	45	45	45

※Mae'r tabl uchod yn dangos defnydd cyffredin. Os bydd cais arbennig, cysylltwch â ni i wirio.



Paramedrau Technegol









Maint (Yn.)	Gwialen OD (Yn.)	Ysgwydd OD (mm)	Edau OD (Yn.)	Hyd yr edau (mm)	Hyd gwialen sugno (ft)	Hyd gwialen merlod (ft)
8/5	8/5	31.75	15/16	31.75	25,30	2,4,6,8,10
8/5	8/5	31.75	15/16	31.75
3/4	3/4	38.10	1-1/16	36.51
7/8	7/8	41.28	1-3/16	41.28
1	1	50.80	1-3/8	47.63
1-1/8	1-1/8	57.15	1-9/16	53.98



Priodweddau materol a mecanyddol Rod Coupling



• Cyfansoddiad Cemegol

Dur	C(%)	Mn(%)	Si(%)	Cr(%)	S(%)	P(%)	Cu(%)
AISI 1045	0.42~0.50	0.50~0.80	0.17~0.37	Llai na neu'n hafal i 0.25	Llai na neu'n hafal i 0.04	Llai na neu'n hafal i 0.04	Llai na neu'n hafal i 0.02
AISI 5140	0.37~0.45	0.50~0.8	0.20~0.40	0.80~1.10	Llai na neu'n hafal i 0.04	Llai na neu'n hafal i 0.04	Llai na neu'n hafal i 0.02



• Prif briodweddau mecanyddol

Gradd Cyplu	Caledwch	Cryfder Tynnol Isaf, Ksi(Mpa)	Trwch Haen Metel Chwistrellu	Garwedd Arwyneb
T	56HRA~62HRA	95(655)	/	③ Llai na neu'n hafal i 3.175μm
SM	Caledwch Sylfaenol: 56HRA ~ 62HRA Caledwch wyneb: Mwy na neu'n hafal i 595HV200	/	0.25~0.51	③ Llai na neu'n hafal i 1.587μm



ceisiadau



(1) Cysylltu'r uned bwmpio arwyneb â'r pwmp olew twll i lawr, trosglwyddo pŵer i yrru'r pwmp a chodi'r hylifau a gynhyrchir;

(2) Gweithredu fel y gwialen sglein, gan symud i fyny ac i lawr ochr yn ochr â'r pwmp i alluogi'r broses bwmpio;

(3) Selio tyllu'r ffynnon olew i ffwrdd ar yr un pryd.



FAQ



C: A allwch chi ddarparu gwybodaeth am ymwrthedd cyrydiad a phriodweddau mecanyddol eich gwiail?

A: Mae ein cynnyrch yn cael eu profi'n helaeth i sicrhau ymwrthedd cyrydiad rhagorol a phriodweddau mecanyddol uwch. Gellir darparu manylion am ymwrthedd cyrydiad penodol a phriodweddau mecanyddol ar gais.

C: A allwch chi ddarparu data ar gryfder tynnol a chryfder cynnyrch eich gwiail?

A: Mae gan ein cynnyrch gryfder tynnol uchel a chryfder cynnyrch, sy'n bodloni gofynion manylebau API yn llawn. Mae gwerthoedd cryfder tynnol a chynnyrch penodol yn amrywio yn ôl y radd a'r maint.

C: A ydych chi'n cynnig gwiail gyda gwahanol fathau o edau i ddarparu ar gyfer gwahanol offer is-wyneb?

A: Ydym, rydym yn darparu cynhyrchion gyda gwahanol fathau o edau i weddu i wahanol offer tanddaearol. Mae'r mathau o edau cyffredin yn cynnwys API Thread Rheolaidd (N), API Extra Edefyn Eang (X) ac API Full Hole Thread (FH).
